商品名称: 非金属补偿器

D1(mm）	D2(mm）	D3(mm）	连接螺孔
D1(mm）	D2(mm）	D3(mm）	Φ	n1
600	650	676	12	16
800	860	910	15	16
1000	1065	1110	15	16
1200	1270	1330	15	24
1600	1660	1700	15	28
2000	2070	2020	15	32

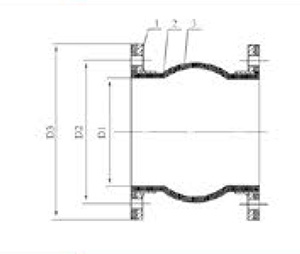

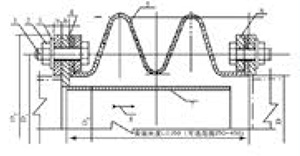

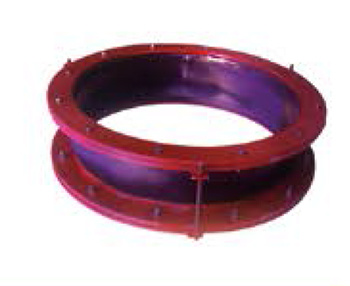

FB-Z型结构图

D1(mm）	D2(mm）	D3(mm）	连接螺孔
D1(mm）	D2(mm）	D3(mm）	Φ	n1
600	650	676	12	16
800	860	910	15	16
1000	1065	1110	15	16
1200	1270	1330	15	24
1600	1660	1700	15	28
2000	2070	2020	15	32

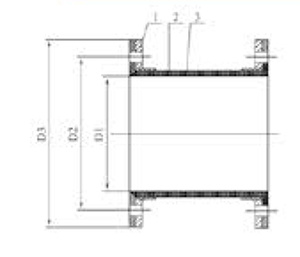

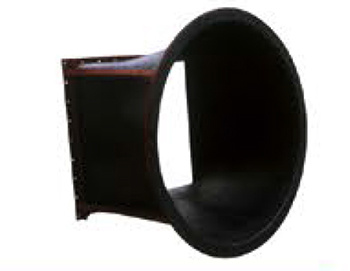

FB-D型结构图

序号	名称	材料	数量
1	法兰	Q235 扁钢角钢	2 件
2	内、外胶层	天然胶合成胶	1 件
3	增强层	挂胶纤维织物	2-4 层
4	套筒	Q235 A3	1 套

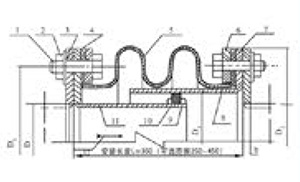

FB-V型结构图

序号	名称	材料	数量
1	法兰	Q235 扁钢角钢	2 件
2	内、外胶层	天然胶合成胶	1 件
3	增强层	挂胶纤维织物	2-4 层
4	内套筒	Q235 A3	1 套
5	外套筒	Q235 A3	1 套
6	密封圈	天然胶合成胶	1 套

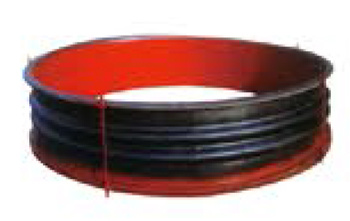

FB-U型结构图

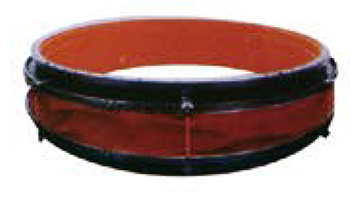

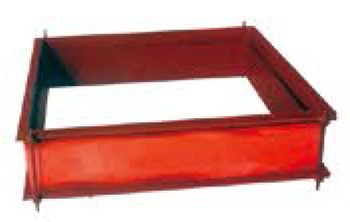

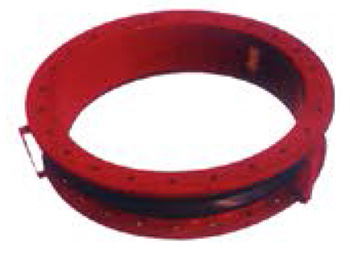

圆形纤维补偿器（圆形柔性织物补偿器）（型号：HYXD）
位移方向：轴向工作温度：-60℃～ +800℃ 公称通径：任意尺寸
纤维补偿器主要由非金属圈带、隔热材料和钢结构件组成，其中非金属圈带由纤维织物、硅橡胶、氟料等性能优良的非金属材料优化结合而成，其产品长度、补偿量、密封性、耐腐蚀性及寿命等性能指标均可与国外同类产品相媲美。

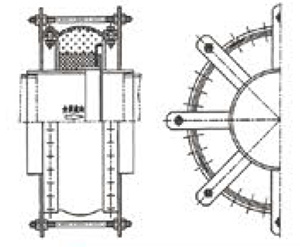

HYXD 型织物补偿器结构图

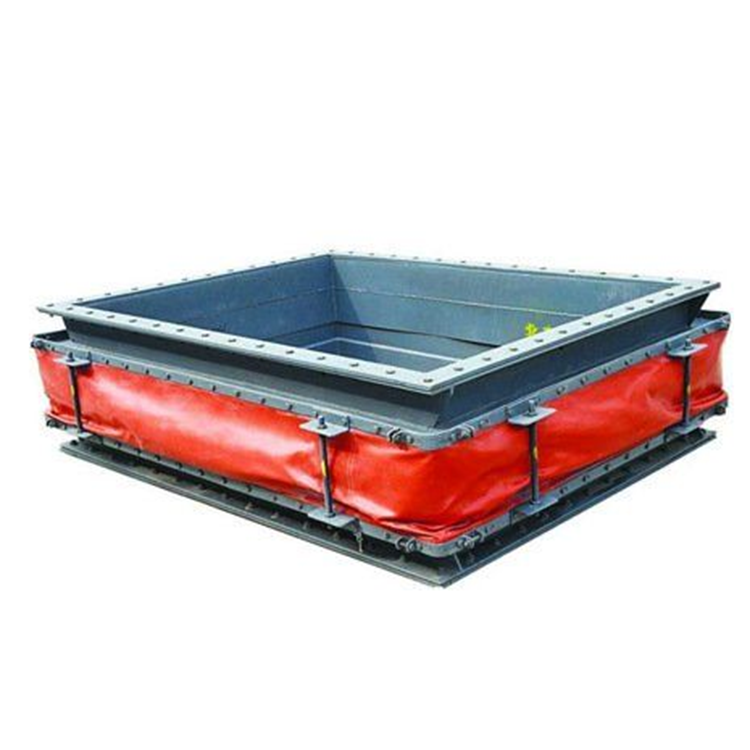

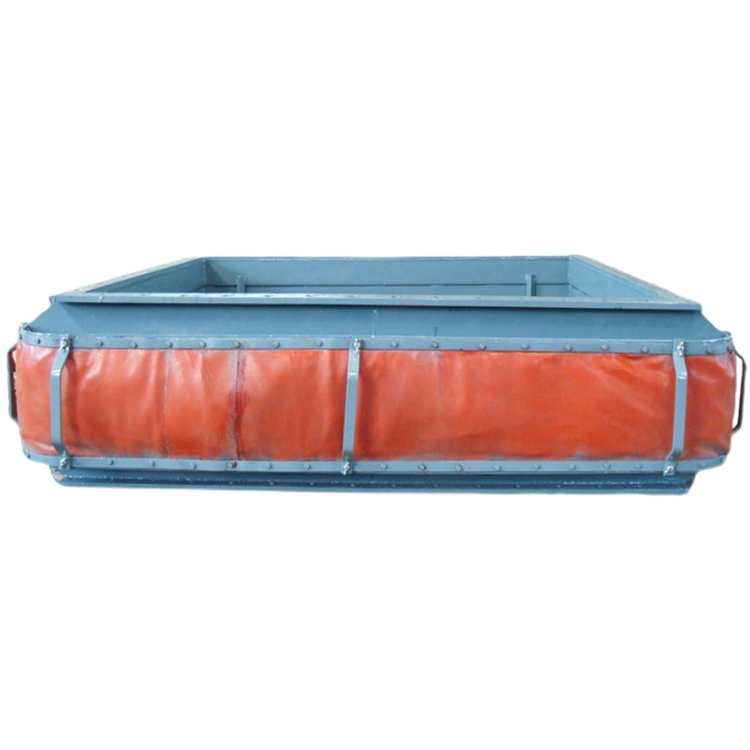

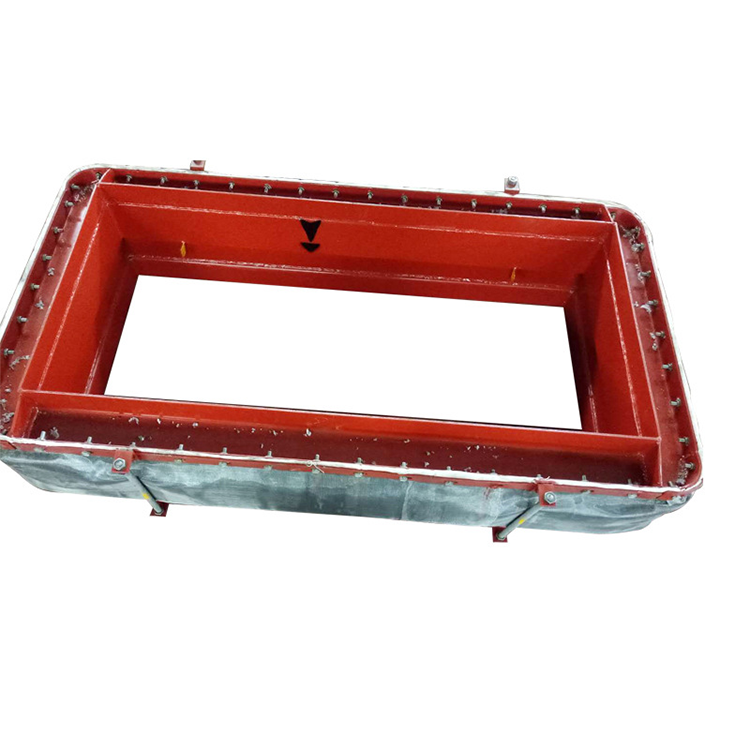

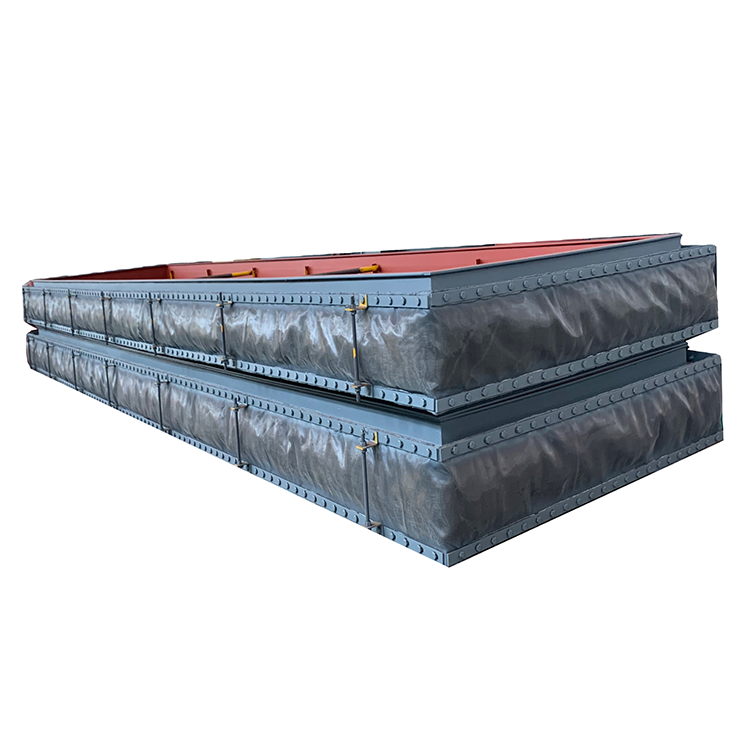

矩形纤维补偿器（方形柔性织物补偿器）（型号：HFXD）
位移方向：轴向工作温度：-60℃～ +800℃ 公称通径：任意尺寸
纤维补偿器主要由非金属圈带、隔热材料和钢结构件组成，其中非金属圈带由纤维织物、硅橡胶、氟料等性能优良的非金属材料优化结合而成，其产品强度、补偿量、密封性、耐腐蚀性及寿命等性能指标均可与国外同类产品相媲美。

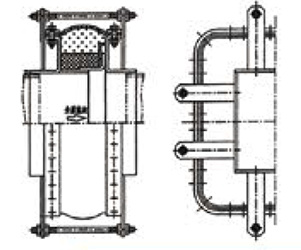

HFXD 型织物补偿器结构图

关键词 :

非金属补偿器

根据介质条件选择波纹管材料

介质	波纹管材料	备注（相当国内材料牌号）
空气	SUS304，316	SUS304 相当于 0Cr18Ni9 SUS316 相当于 00Cr17Ni12Mo2 SUS316L 相当于 00Cr17Ni14Mo2
热空气	SUS316，316L
二氧化硫	SUS316，316L
蒸汽	SUS316，316L
水	SUS304
石油	SUS316，316L
海水	SUS316，316L( 内衬聚四氟乙稀 )
煤气、液化石油气	SUS304，304L，316，316L
热交换器	SUS304，304L，316，316L，321 INCONEL600，625，INCOLOY800，800，825
催化、裂化高温装置	INCONEL600，625，INCOLOY800，800H，SUS321

根据工作温度选择波纹管、接管、法兰材料

零件	温度	-45~-5	-5~350	350~450	450~600	＞ 600
	波纹管	304，316	304,316	304,316,321	321,INCONEL	INCOLOY
	接管、法	16Mn,20	Q235-A,20	16MnR,20g	304,316	304,321

波纹管材料的化学成分和机械性能

材料	化学成分
材料	C	Si	Mn	Ni	Cr	Mo	P	S	其他
SUS304	≤ 0.08	≤ 1.00	≤ 2.00	8.00-20.00	18.00-20.00	—	≤ 0.045	≤ 0.03
SUS304L	≤ 0.03	≤ 1.00	≤ 2.00	9.00-13.00	18.00-20.00	—	≤ 0.045	≤ 0.03
SUS316	≤ 0.08	≤ 1.00	≤ 2.00	10.00-14.00	16.00-18.00	2.00~3.00	≤ 0.045	≤ 0.03
SUS316L	≤ 0.03	≤ 1.00	≤ 2.00	12.00-15.00	16.00-18.00	2.00~3.00	≤ 0.045	≤ 0.03
SUS321	≤ 0.08	≤ 1.00	≤ 2.00	9.00-13.00	17.00-20.00	—	≤ 0.045	≤ 0.03	Ti ≥ 5×C%

材料	固溶热处理温度℃	常温机械性能
		拉伸			硬度
		δ 0.2Mpa	δ bMpa	δ5%	H	RB	HV
SUS304	1010~1150 淬火	≥ 206	≥ 520	≥ 40	≤ 187	≤ 90	≤ 200
		≥ 177	≥ 481
SUS316		≥ 206	≥ 520
SUS316L		≥ 177	≥ 481
SUS32	920~1150 淬火	≥ 206	≥ 520
