- 商品名称: 大拉杆横向型波纹补偿器
金属波纹膨胀节（又称波纹补偿器简称膨胀节）是依据美国膨胀节制造商协会 EJMA 标准和 GB/T12777-99 标准设计制造。它是由金属波纹管、结构件组成的具有补偿功能的器件。它能够补偿管道的热变形，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道寿命的作用。与具有相同补偿能力的张力膨胀节，套筒式膨胀节，球形膨胀节相比，具有占地面积小，安装简单，工程造价低，无结构性渗漏环节，不需维修保养等优点，被普遍广泛采用，获得快速发展。
位移方向：横向（任意平面）
工作压力：（MPa）0.6、1.0、1.6、2.5
公称通径：DN100 ～ DN2400

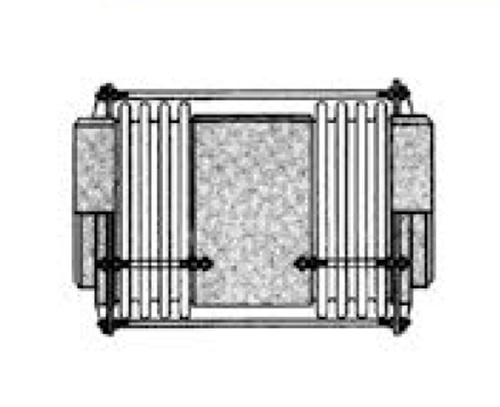

该补偿器由中间所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，能吸收在一个平面内的横向位移并能承受波纹管压力、推力。补偿器选型指导图
选择补偿器之前，先将管系用固定支架（或中间固定支架）把管系划分成形状简单、独立的膨胀管段，如直管段、“L”形弯管段、“Z”形弯管段等，然后根据下列框图选择其中某一类型的补偿器。
金属波纹补偿器使用现场安装案例
关键词 :- 大拉杆横向型波纹补偿器
-
根据介质条件选择波纹管材料
介质
波纹管材料
备注（相当国内材料牌号）
空气
SUS304，316
SUS304 相当于 0Cr18Ni9
SUS316 相当于 00Cr17Ni12Mo2
SUS316L 相当于 00Cr17Ni14Mo2热空气
SUS316，316L
二氧化硫
SUS316，316L
蒸汽
SUS316，316L
水
SUS304
石油
SUS316，316L
海水
SUS316，316L( 内衬聚四氟乙稀 )
煤气、液化石油气
SUS304，304L，316，316L
热交换器
SUS304，304L，316，316L，321 INCONEL600，625，INCOLOY800，800，825
催化、裂化高温装置
INCONEL600，625，INCOLOY800，800H，SUS321
根据工作温度选择波纹管、接管、法兰材料
零件 温度 -45~-5 -5~350 350~450 450~600 ＞ 600 波纹管 304，316 304,316 304,316,321 321,INCONEL INCOLOY 接管、法 16Mn,20 Q235-A,20 16MnR,20g 304,316 304,321 波纹管材料的化学成分和机械性能
材料 化学成分 C Si Mn Ni Cr Mo P S 其他 SUS304
≤ 0.08 ≤ 1.00 ≤ 2.00 8.00-20.00 18.00-20.00 — ≤ 0.045 ≤ 0.03 SUS304L ≤ 0.03 ≤ 1.00 ≤ 2.00 9.00-13.00 18.00-20.00 — ≤ 0.045 ≤ 0.03 SUS316 ≤ 0.08 ≤ 1.00 ≤ 2.00 10.00-14.00 16.00-18.00 2.00~3.00 ≤ 0.045 ≤ 0.03 SUS316L ≤ 0.03 ≤ 1.00 ≤ 2.00 12.00-15.00 16.00-18.00 2.00~3.00 ≤ 0.045 ≤ 0.03 SUS321 ≤ 0.08 ≤ 1.00 ≤ 2.00 9.00-13.00 17.00-20.00 — ≤ 0.045 ≤ 0.03 Ti ≥ 5×C% 材料 固溶热处理温度℃
常温机械性能
拉伸
硬度 δ 0.2Mpa
δ bMpa
δ5%
H RB HV SUS304
1010~1150 淬火
≥ 206
≥ 520
≥ 40
≤ 187
≤ 90
≤ 200
≥ 177 ≥ 481
SUS316 ≥ 206 ≥ 520
SUS316L ≥ 177 ≥ 481
SUS32 920~1150 淬火
≥ 206 ≥ 520
